WinWatt Agros2D hőhíd számítást segítő modul
A WinWatt fűtéstechnikai programcsomag alábbi változataihoz vásárolható kiegészítőként az Agros2D hőhíd számítást segítő modul |
|
Ez a modul alapvetően az Agros2D programmal való együttműködést segíti. A modullal kompatibilis Agros2D 3.2 verzió innen tölthető le, az Agros2D program hivatalos honlapjáról letölthető újabb verzió, ami a következő helyről tölthető le http://www.agros2d.org/, nem kompatibilis a modullal.
A program telepítése után, a magyar nyelvű használathoz (sajnos nem teljeskörű a fordítás, de viszonylag kevés helyen maradt angol nyelvű szöveg) letölthetjük az általunk készített nyelvi fájlokat tartalmazó fájlt, ezt kell az Agros2D program könyvtárán belül a resources\lang\ könyvtárba kicsomagolni. Használatához az Agros2D-ben a program beállításokban a nyelvre a hu_HU-t kell kiválasztani.
Alapelrendezések
A modul a különböző alapelrendezésekre, a megadható paraméterekkel aktualizált Agros2D projektet generáló fájl előállítását végzi. Jelenleg a következő alapelrendezések állnak rendelkezésre.
 |
Fal és födém csatlakozása | Fal és födém csatlakozása + attika |  |
 |
Erkélylemez | Falba épített pillér |  |
 |
Pozitív falsarok | Negatív falsarok |
 |
 |
Fal és belső födém csatlakozása | Belső falcsatlakozás |  |
 |
Födém és belső fal csatlakozása | Nyilászáró falba építése |  |
Fal és belső födém csatlakozása példa

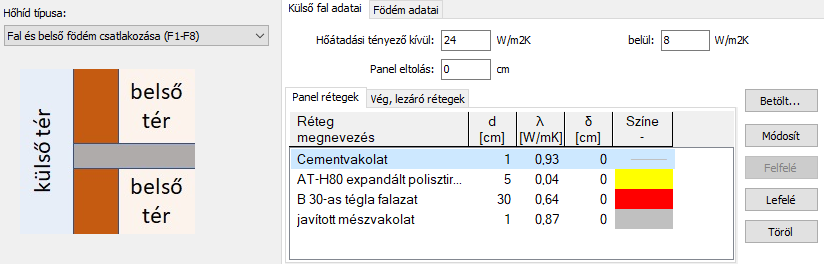

Egyszerűen, akár egy meglévő szerkezet adatait betöltve, megadjuk a fal rétegeit.

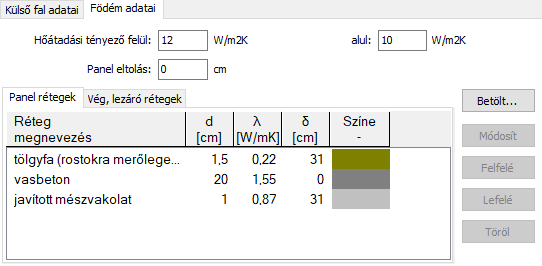

Ugyanígy megadjuk a födém adatait. Itt egyes rétegeket nem engedünk be a falba, megadva a megfelelő korrekciót.

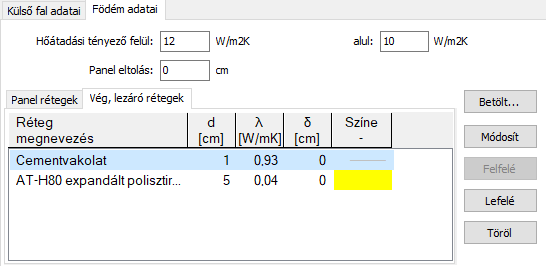

A födém végére további rétegeket vehetünk fel.

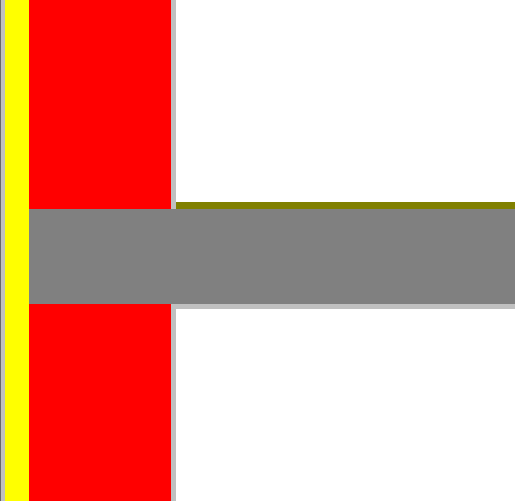

Mindezeket egy egyszerű ábrán ellenőrizhetjük is. Ha elkészültünk, a modellt elmentjük az Agros2D program számára.
Az Agros2D-ben, a projekt fájlt betöltve és lefuttatva, megkapjuk a számítási eredményt.

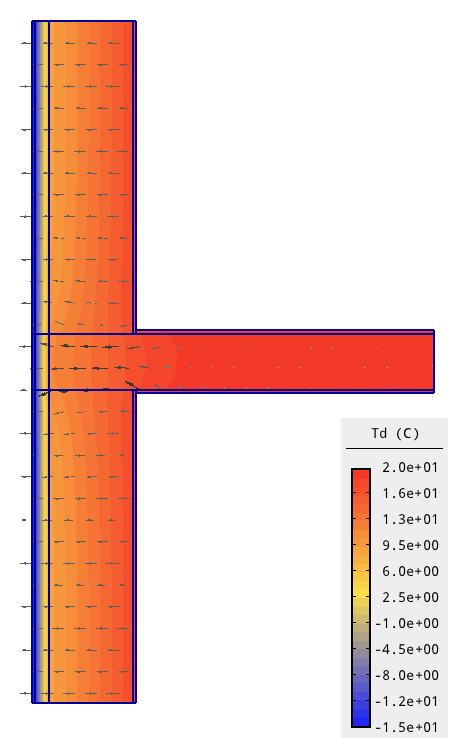

A számítás dokumentálásához elmenthetjük a hőmérsékleteloszlást és a hőáramokat megmutató ábrát is.

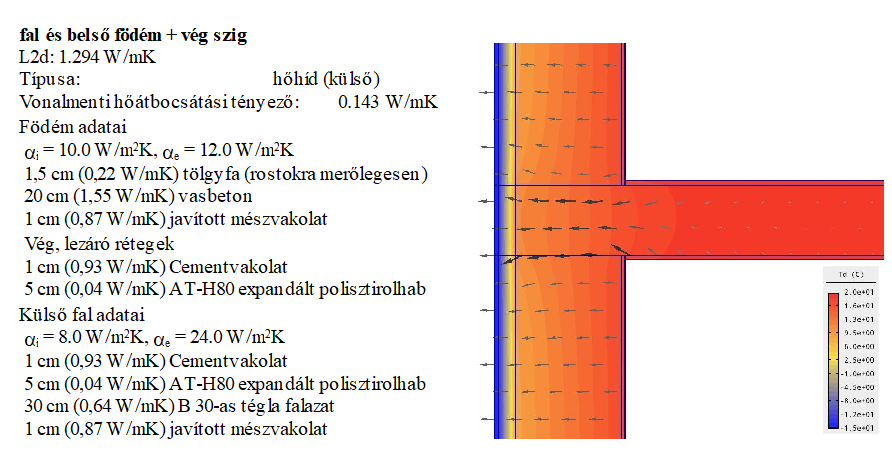

A WinWattban ennek a szerkezetnek a végső dokumentációja a következőképpen néz ki.
Rácsos modell alkalmazása

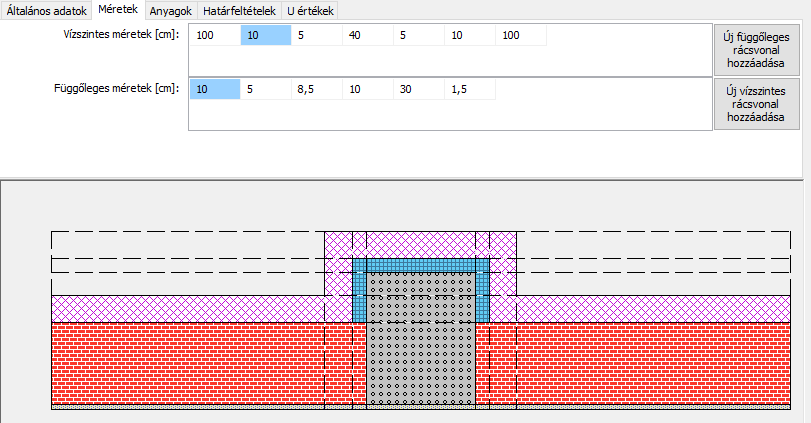

A modellezés egy másik támogatott formája a rácsos modell. Az elrendezés leírásához egy függőleges és vízszintes vonalakból álló rácsot használunk. Az egyes vonalak távolságát megadjuk, a későbbiekben egy korábbi modell egyszerűen átalakítható ezeknek a távolságoknak a módosításával.

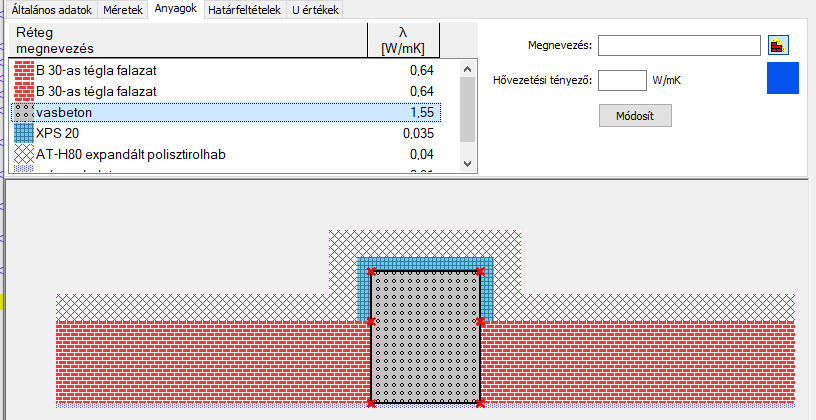

A rácspontok segítsévégel határozhatjuk meg az egyes területek anyagjellemzőit,

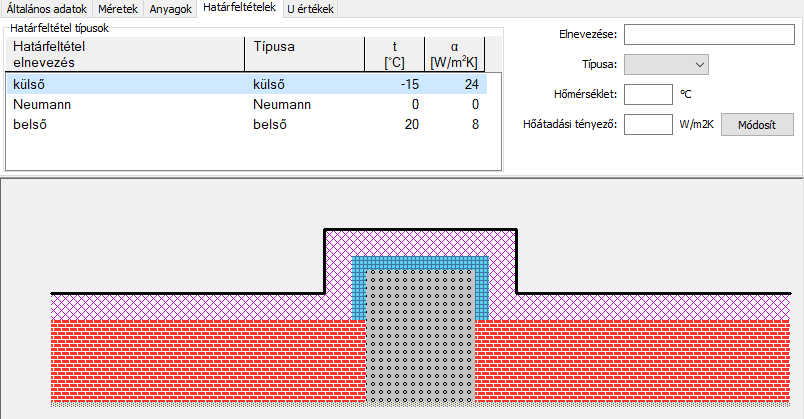

a határfeltételeket,

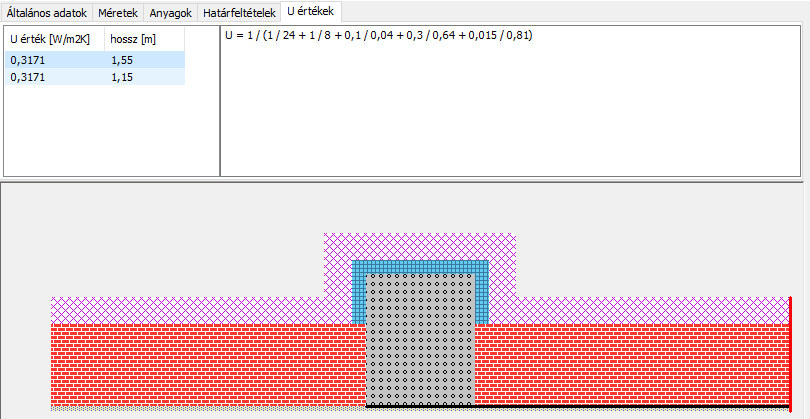

és a vonalmenti értékek számításához az A*U értékeket.
Ha elkészültünk, a modellt elmentjük az Agros2D program számára és a továbbiak megegyeznek az előzőleg leírtakkal.
Esetenként előfordulhat, hogy nem tudjuk pontosan olyan részletességgel a modellt az Agros2D modul segítségével elkészíteni, mint szeretnénk. Ekkor is nagy segítséget adhat, ha egy közelítő modellt létre tudunk így hozni, mert így a további részleteket már az Agros2D programban kevesebb munkával tudjuk megadni.
